Prendre les dimensions de sa fenêtre : nos aides à la prise de côtes

Vous souhaitez remplacer vos anciennes fenêtres par des nouvelles fenêtres plus modernes ou plus isolantes ?

Vous avez rendez-vous avec un conseiller pour votre projet menuiserie ?

Alors, découvrez comment prendre facilement les dimensions pour vos fenêtres, en rénovation et en neuf, avec ou sans option volet roulant.

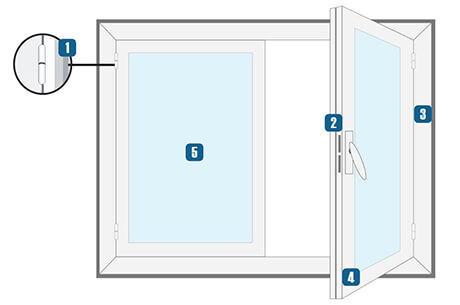

Lexique de la fenêtre

Avant de commencer les explications, prenons le temps de bien comprendre le vocabulaire technique du monde de la menuiserie et plus particulièrement de la fenêtre.

  1. Paumelle (ou fiche) : permet l'articulation rotative de la fenêtre lors de l'ouverture
  2. Crémone : Ferrure permettant le verrouillage de la fenêtre
  3. Dormant (ou cadre) : Encadrement fixé au mur (aussi appelé 'bâti')
  4. Ouvrant (ou vantail) : Partie mobile de la fenêtre
  5. Vitrage : Zone vitrée permettant l'apport de lumière naturelle. Il peut être thermique, phonique, sécuritaire et décoratif.

Le dormant correspond au bâti, c'est-à-dire la partie fixe de la fenêtre. Le dormant est fixé dans la maçonnerie. On l'appelle également l'encadrement.

La fenêtre est posée dans le tableau, c'est-à-dire l'espace libre dans la maçonnerie. Ce tableau est composé de 3 éléments : le linteau (partie haute), l'appui (partie basse) et le mur (parties latérales à droite et à gauche).

Prendre les mesures de la fenêtre

Selon votre projet, la prise de côte est différente :

  • en construction neuve ou rénovation totale, les dimensions se prennent de mur à mur et du linteau à l'appui
  • en rénovation sans dépose totale de l'ancien dormant, la mesure se fait sur la hauteur et la largeur de passage, entre le dormant existant.
  • Avec l'option volet roulant intégré à la fenêtre (monobloc), la relève des dimensions se fait entre l'appui et le linteau en hauteur, et entre les bords de chaque mur, à droite et à gauche.

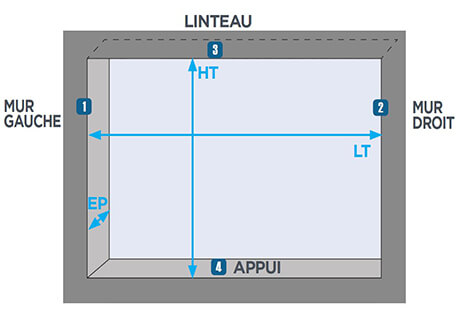

Comment prendre les dimensions de la fenêtre en construction neuve ou en rénovation totale

avec dépose totale de l'ancien dormant


HT = HAUTEUR TABLEAU
: distance entre l'appui de fenêtre [4] et le linteau [3]


LT = LARGEUR TABLEAU
: distance entre le bord du mur gauche [1] et du mur droit [2]


EP = ÉPAISSEUR DU MUR
: inclus l'isolation intérieure

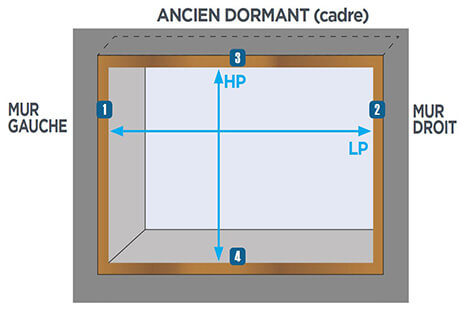

Comment mesurer les dimensions de la fenêtre en rénovation

Sans dépose totale de l'ancien dormant


HP = HAUTEUR DE PASSAGE
: distance entre le dormant bas [4] et le dormant haut [3] de l'ancienne fenêtre


LP = LARGEUR DE PASSAGE
: distance entre le dormant mur gauche [1] et le dormant mur droit [2] de l'ancienne fenêtre

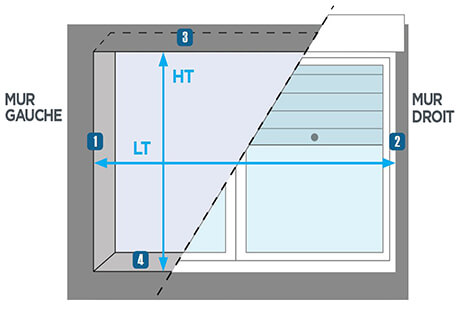

Quelles dimensions prendre pour un ensemble monobloc fenêtre + volet roulant intégré


HT = HAUTEUR TABLEAU
: distance entre l'appui de fenêtre [4] et le linteau [3]


LT = LARGEUR TABLEAU
: distance entre le bord du mur gauche [1] et le bord du mur droit [2]

Tableau d'aide pour mesurer facilement ses dimensions de fenêtre


Téléchargez
imprimez puis complétez le document d'aide à la prise de côte de vos fenêtres.

Dans le document, le bouton de téléchargement et d'impression se situent en haut à droite

Une fois renseignée, nous vous invitons à le présenter à votre conseiller Caséo lors de votre rendez-vous ou à réaliser votre demande de devis en ligne.
