Prendre les dimensions de son volet roulant : nos aides à la prise de côtes

Vous souhaitez remplacer vos anciens volets par des nouveaux volets roulants plus modernes, voire motorisés ?

Vous avez rendez-vous avec un conseiller pour votre projet menuiserie ?

Alors, découvrez comment prendre facilement les dimensions pour vos volets, en rénovation et en neuf.

Lexique du volet

Avant de commencer les explications, prenons le temps de bien comprendre le vocabulaire technique du monde de la menuiserie et plus particulièrement du volet.

  1. Coffre Accueille le tablier du volet, le mécanisme ainsi que l'éventuel moteur.
  2. Coulisses : Permet au volet de fonctionner dans l'axe.
  3. Tablier
  4. Lame finale

Coffre intégré au linteau

Volet intégré dans un coffre tunnel. Le caisson, situé directement dans l’épaisseur du mur, est alors invisible de l’intérieur comme de l’extérieur. Une solution très souvent privilégiée dans les constructions neuves.

Coffre extérieur

Le caisson du volet est positionné soit sous le linteau (plus discret) soit sur la façade (luminosité optimisée). Il est alors visible de l’extérieur. Une solution adaptée quand les volets roulants n’ont pas été prévus initialement.

Prendre les mesures du volet

  • en construction neuve ou rénovation, les dimensions se prennent de mur à mur et du linteau à l'appui
  • Avec l'option volet roulant intégré à la fenêtre (monobloc), la relève des dimensions se fait entre l'appui et le linteau en hauteur, et entre les bords de chaque mur, à droite et à gauche.

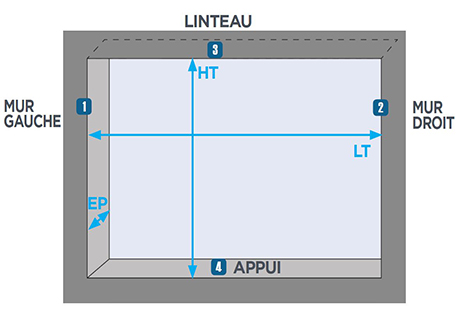

Comment prendre les dimensions du volet en construction neuve ou en rénovation ?


HT = HAUTEUR TABLEAU
: distance entre l'appui de fenêtre [4] et le linteau [3]


LT = LARGEUR TABLEAU
: distance entre le bord du mur gauche [1] et du mur droit [2]


EP = ÉPAISSEUR DU MUR
: inclus l'isolation intérieure

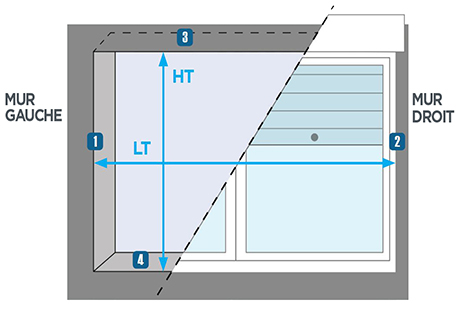

Quelles dimensions prendre pour un ensemble monobloc fenêtre + volet roulant intégré ?


HT = HAUTEUR TABLEAU
: distance entre l'appui de fenêtre [4] et le linteau [3]


LT = LARGEUR TABLEAU
: distance entre le bord du mur gauche [1] et le bord du mur droit [2]

Une fois renseignée, nous vous invitons à le présenter à votre conseiller Caséo lors de votre rendez-vous ou à réaliser votre demande de devis en ligne.
